Мясорубка МИМ-350

Мясорубки МИМ-350 предназначены для измельчения мяса и рыбы, повторного измельчения котлетной массы и набивки колбас на предприятиях общественного питания.В мясорубке МИМ-350 применён червячный редуктор, обеспечивающий плавную, бесшумную работу, и обладающий повышенным крутящим моментом на выходном валу, что позволяет перерабатывать даже сильно жилованное мясо. Установленный вентилируемый трёхфазный двигатель гарантирует непрерывную многочасовую работу.Для удобства работы на мясорубке МИМ-350 в случае остановки шнека при переработке мясопродуктов низкого качества предусмотрен режим реверса. Нажатием на кнопку  Реверс  можно вернуть продукт в загрузочную горловину и затем отправить его на повторную переработку или удалить из мясорубки без разбора узла: ножи-решётки-шнек. Облицовка мясорубки МИМ-350 выпускается из нержавеющей стали. Облегчённая конструкция несущей рамы, минимальное количество деталей, делают мясорубку МИМ-350 легче и удобней при эксплуатации.

Устройство и работа мясорубки МИМ-350


Мясорубка состоит из собственно мясорубки и привода. Собственно мясорубка в сборе состоит из алюминиевого корпуса, в котором вращается шнек, зажимной гайки, двухсторонних ножей, набора ножевых решеток, кольца упорного и ножа подрезного.

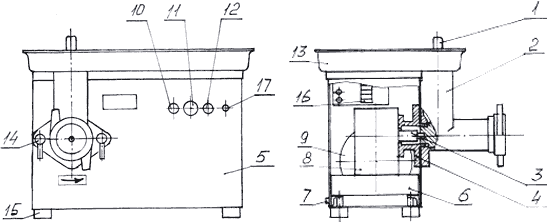

Чертёж мясорубки1-Толкач; 2-Собственно мясорубка. Привод: 3-Вал приводной; 4-Фланец; 5-Облицовка;6-Рама; 7-Зажим заземления; 8-Червячный редуктор; 9-Электродвигатель; 10-Кнопка "Пуск"; 11-Кнопка "Стоп"; 12-Кнопка "Реверс"; 13-Чаша с предохранителем; 14-Зажим; 15-Опора; 16-Блок зажимов; 17-Индикатор "Сеть".
На передней части корпуса собственно мясорубки имеется наружная резьба, на которую навинчиваются гайка зажимная, а на задней части - фланец, которым корпус крепится к приводу.
Крепление корпуса производится резьбовыми зажимами. Над загрузочным отверстием расположен несъемный предохранитель, исключающий возможность попадания руки обслуживающего персонала к шнеку работающей мясорубки.
Перерабатываемый продукт из чаши вручную подается к горловине корпуса мясорубки, а затем толкачом к вращающемуся шнеку. Увлекаемый шнеком продукт проходит последовательно через набор режущих инструментов.

Для получения фарша разной степени измельчения мясорубка снабжена набором ножевых решёток с отверстиями различных размеров.

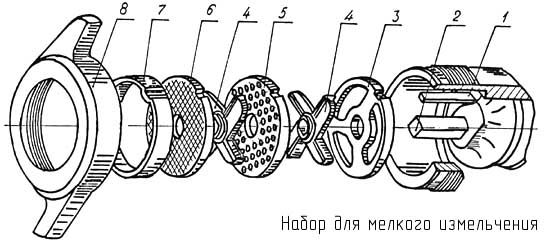

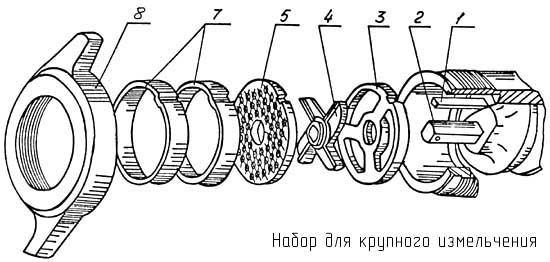

Набор для мелкого измельченияНабор для крупного измельчения1-Шпонка; 2-Шнек; 3-Нож подрезной; 4-Нож двухсторонний; 5-Решётка с отверстиями 9мм;6-Решётка с отверстиями 5мм; 7-Кольцо упорное; 8-Гайка зажимная.
