Картофелечистка МОК-150М

Картофелечистка МОК-150М

Цена: руб.

Картофелечистка МОК-150М

Машины картофелеочистительные периодического действия типа МОК-150М предназначены для очистки картофеля и корнеплодов (свекла, морковь) от кожуры на предприятиях общественного питания.   Машины выпускаются в исполнении УЗ по ГОСТ 15150-69 для эксплуатации при температуре от плюс 1 до плюс 40 °С.

Устройство и работа машины картофелеочистительной
Машина состоит из рабочей камеры, воронки для загрузки продукта, пульта управления, станины и привода.

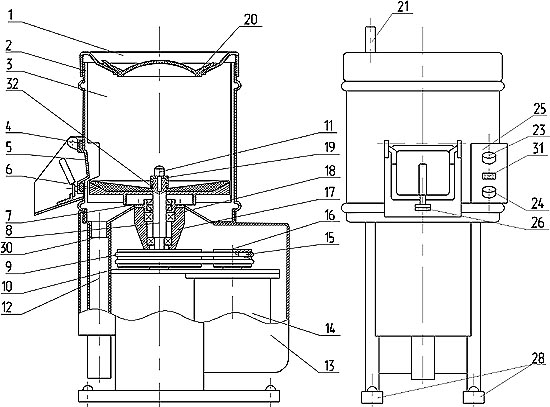

Чертёж машины картофелеочистительной

Рисунок 1.
1-Воронка; 2-Рабочая камера; 3-Сетка; 4-Уплотнение дверцы; 5-Люк разгрузочный; 6-Диск; 7-Манжета; 8-Вал; 9-Ремень клиновой (Z(0)-670Вн ГОСТ 1284.1-89); 10-Шкив ведомый;11-Винт; 12-Шланг сливной; 13-Кожух; 14-Электродвигатель; 15-Болт натяжения ремня;16-Шкив ведущий; 17-Корпус; 18-Подшипники (ГОСТ 8882-75 180205, 180206); 19-Втулка прижимная; 20-Крышка; 21-Ниппель; 22-Чаша абразивная; 23-Кнопка "Пуск";24-Кнопка "Стоп" (красная); 25-Пульт управления; 26-Планка; 27-Чаша; 28-Станина;29-Обечайка; 30-Патрубок для слива; 31-Индикатор; 32-Прокладка.Запасные чаши образивные снять, ОТВИНТИВ ВИНТ С ЛЕВОЙ РЕЗЬБОЙ 11 и вынув скобу. Скоба является транспортным крепежом и при работе машины не используется. Снятым винтом с левой резьбой 11, втулкой прижимной 19 (из комплекта запасных частей) и прокладкой 32 закрепить рабочий диск 6 в соответствии с рисунками 1 и 2.
Схема крепления рабочего диска


Рисунок 2.
Процесс очистки состоит в механическом воздействии на продукт рабочих органов (чаши абразивной и внутренней камеры с отверстиями) и воды. Мезга удаляется через отверстия на дне машины по сливному шлангу в канализацию напрямую или через фильтр-отстойник.
Включение машины производится нажатием кнопки "Пуск". Затем включается вода. Через крышку в воронке загружается предварительно вымытый продукт. Степень очистки определяется визуально. После очистки следует, не выключая машину, отключить воду, открыть дверцу, и продукт, под воздействием центробежной силы выгрузится по лотку в подготовленную ёмкость. Очищенный продукт подвергается дочистке (удаление "глазков" и оставшейся кожуры) вручную.
Место установки машины должно гарантировать сохранность и обеспечивать удобство работы при её эксплуатации и техническом обслуживании, а также должно соответствовать санитарным нормам, требованиям пожарной безопасности и техники безопасности, а также монтажной схемы в соответствии со следующим рисунком.

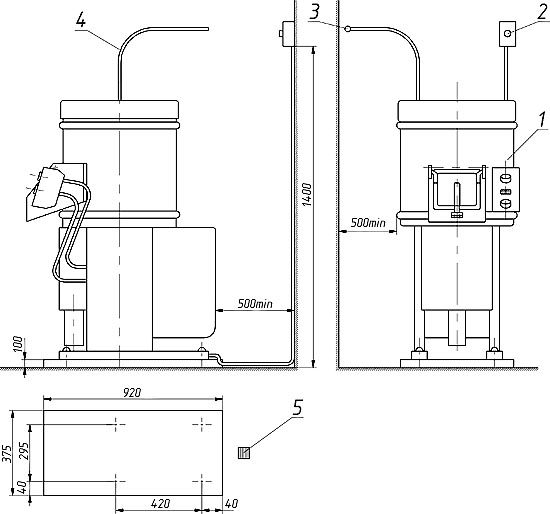

Монтажная схема

Рисунок 3.
1-Машина МОК-150М или МОК-300М; 2-Выключатель автоматический;3-Магистраль холодной воды; 4-Резиновый шланг; 5-Канализационный трап. Допускается использовать для очистки волосяные щетки и ветошь.

Особенности:
Картофелечистка МОК-150М
Модель: МОК-150М
Производитель: Торгмаш, Барановичи
Страна: БЕЛАРУСЬ
Производительность: до 350 кг/час
Потребляемая мощность: 0,37 кВт
Напряжение: 380 В
Вес нетто: 46
Вес брутто: 53,5
