Мясорубка МИМ-300М

Мясорубка МИМ-300М, предназначенная для измельчения мяса и рыбы на фарш, повторного измельчения котлетной массы и набивки колбас на предприятиях общественного питания. Для удобства работы на мясорубке МИМ-300М в случае остановки шнека при переработке мясопродуктов низкого качества предусмотрен режим реверса.Нажатием на кнопку «Реверс» можно вернуть продукт в загрузочную горловину и затем отправить его на повторную переработку или удалить из мясорубки без разбора узла: ножи-решётки-шнек. Мясорубка МИМ-300М выпускается с облицовкой из нержавеющей стали. Облегчённая конструкция несущей рамы, минимальное количество деталей делают мясорубку МИМ-300М легче и удобнее при эксплуатации.В мясорубке МИМ-300М применён червячный редуктор, обеспечивающий плавную, бесшумную работу, и обладающий повышенным крутящим моментом на выходном валу, что позволяет перерабатывать даже сильно жилованное мясо. Установленный вентилируемый трёхфазный двигатель гарантирует непрерывную многочасовую работу.

Устройство и работа мясорубок


Мясорубка состоит из собственно мясорубки и привода. Собственно мясорубка в сборе состоит из алюминиевого корпуса, в котором вращается шнек, зажимной гайки, двусторонних ножей, набора ножевых решеток, кольца упорного и ножа подрезного.

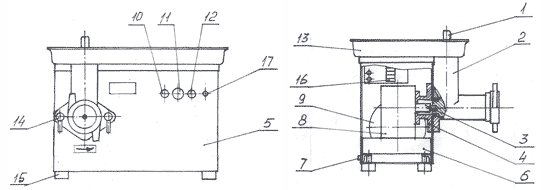

Чертёж мясорубки1- Толкач; 2- Собственно мясорубка. Привод: 3-Вал приводной; 4- Фланец; 5- Облицовка; 6- Рама; 7- Зажим заземления; 8- Червячный редуктор; 9- Электродвигатель; 10- Кнопка «ПУСК»; 11- Кнопка «СТОП»; 12- Кнопка «РЕВЕРС»; 13- Чаша с предохранителем; 14- Зажим; 15- Опора;16- Блок зажимов; 17- Индикатор «СЕТЬ»
На передней части корпуса собственно мясорубки имеется наружная резьба, на которую навинчиваются гайка зажимная, а на задней части — фланец, которым корпус крепится к приводу.
Крепление корпуса, производится резьбовыми зажимами. Над загрузочным отверстием расположен несъёмный предохранитель, исключающий возможность попадания руки обслуживающего персонала к шнеку мясорубки.
Перерабатываемый продукт из чаши вручную подается к горловине корпуса мясорубки, а затем толкачем к вращающемуся шнеку. Увлекаемый шнеком продукт проходит последовательно через набор режущих инструментов.
Для получения фарша разной степени измельчения мясорубка снабжена набором ножевых решеток с отверстиями различных размеров.

Набор крупного измельчения

Набор для мелкого измельчения
1-Шпонка; 2-Шнек; 3-Нож подрезной; 4-Нож двухсторонний; 5-Решётка с отверстиями 9мм;6-Решётка с отверстиями 5мм; 7-Кольцо упорное; 8-Гайка зажимная.
